目前，軟包裝材料采用的基本都是里印，故復合過程中，無溶劑膠粘劑會直接與油墨接觸；而最終產品的外觀、剝離強度等性能與油墨、膠粘劑的匹配性直接相關。
油墨一般由連接料、顏料或染料、助劑、填充料等組成。油墨連接料有以下幾種類型：氯化聚丙烯樹脂（目前凹版里印油墨很多使用該類油墨）、聚氨酯樹脂（一般用于高檔的蒸煮油墨）、丙烯酸樹脂（一般應用于光固化油墨和水性油墨）、聚酰胺樹脂（普通凹版表印油墨或凸版印刷油墨）等。
1、油墨著色劑對無溶劑復合的影響
油墨的顏色一般由顏料或染料組成。目前采用染料做著色劑的油墨（如大部分透明油墨、酞青綠、酞青藍、深色桃紅等）很容易與無溶劑膠粘劑產生匹配性的問題，造成油墨溶解現象的發生。當然少數顏料做著色劑的油墨也會出現油墨溶解現象的發生。

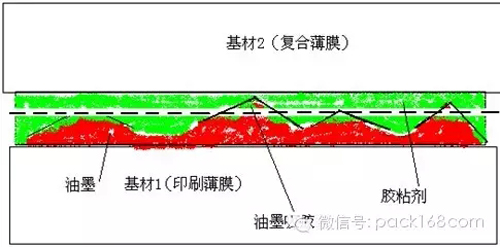

顏料一般可以分為有機顏料和無機顏料；有機顏料通常色澤鮮艷、著色力高、不同性能品種繁多、價格較高；無機顏料通常價格比有機顏料低廉、耐候性好，但色澤不如有機顏料鮮艷，著色力比有機顏料差。無論有是機顏料還是無機顏料，顏料本身的細度和研磨程度會對無溶劑復合后的外觀產生影響。如圖3虛線部分所示，如果無溶劑膠粘劑本身的厚度（無溶劑復合在1μm~2μm之間）不足以填平顏料因為細度不夠造成的凹凸不平的話；或者油墨吸膠嚴重，大部分膠粘劑被油墨“吸掉”的話，就會造成復合后的產品產生白點和氣泡等外觀問題，進而影響最終的剝離強度。而如果油墨吸膠，并且吸收的部分與油墨相互溶解的話，就會造成“毛邊”或油墨明顯被“洗掉”的現象發生。
油墨吸膠示意圖
2、油墨殘留溶劑對無溶劑復合的影響
印刷油墨的種類根據使用溶劑類型的不同，可以分為苯溶性油墨、酯溶性油墨、醇溶性油墨以及水性油墨。當然隨著環保要求越來越高，含苯類的油墨使用得越來越少，大部分還是使用酯溶性油墨。酯溶性油墨如果溶劑殘留超標，除了在衛生、安全方面無法達標外，還會造成復合熟化后的產品外觀出現白點、氣泡、發霧，甚至油墨溶解的現象。而對于醇溶性或水性油墨來說，除了會出現上述酯溶性油墨容易出現的問題外（醇溶墨和水性墨更容易出現與無溶劑膠粘劑互溶的現象），嚴重的還會出現由于含羥基成分（醇類物質和水）過多的殘留與異氰酸酯發生反應，從而造成膠粘劑固化不完全，發粘現象的發生。
??
??
??
??
