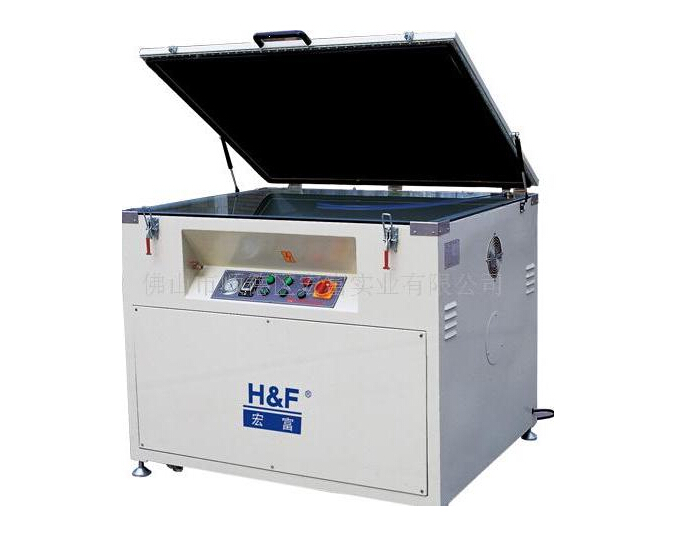

曬版機主要用于制作印版（PS版、絲網版等）的一種接觸曝光成像設備，利用壓力使原版與感光版緊密貼合，以便通過光化學反應，將原版上的圖像精確地曬制在感光版上。曬版機可分為單面曬版機和翻轉式雙面曬版機（又稱雙面回轉式曬版機，簡稱雙廻）2種類型。

行業標準

現行曬版機行業標準JB/T 9108－1999由原江蘇泰興儀器廠主要負責起草。

結構組成

曬版機主要由機架、真空抽氣系統、燈具和電氣控制系統等四部分組成；原先的曬版機光源主要是高壓汞燈、鏑燈和氙燈，上世紀80年代末已更換為金屬鹵素燈-碘鎵燈，它是目前為止尋找到的最合適的曬版光源。


質量指標

真空度
也就是原版（如菲林）和PS版貼合的緊密程度。目前我國的行業標準是：在工作過程中印版應保持與玻璃表面的完全接觸，真空系統應能在60s內獲得80kPa的真空，工作期間真空度不應下降。

光照均勻度
衡量曬版機品質最重要的指標。 國內的行業標準JB/T 9108-1999 是：工作面上的照度均勻度不得小于86%。

技術要求

曬版機在印前設備中占有極其重要的地位，其性能的優劣直接影響到制版的質量，而對其實施保養在印刷生產工藝的環節中有著舉足輕重的作用。如果對所需曬版機選擇正確，保養得當，及時維護，不僅可提高曬版機的使用壽命，更可以提高曬版質量。依據國家對曬版機技術條件的規范要求，要選擇使用的曬版機必須是按JB/T 9108-1999 行業標準生產的曬版機，一臺性能優良的曬版機應滿足以下要求：

（1）工作環境溫度應在0-40℃，相對濕度要小于80%；工作玻璃應符合GB 4871－1995中一等品的規定。有效工作表面不得有劃傷、氣泡、霉變等缺陷；工作面的照度均勻度不得小于86%。具體檢測方法如下：在無干擾光源的情況下，將光源調整到正常工作的最低位置，把精度不低于±4%的照度計測頭置于工作玻璃面上測取版框中心、四角及各邊中心的照度值Li，按公式A=[1-(|Li-L| max)/L]×100%計算曬版機工作面上的照度均勻度，其中：A為照度均勻度，Li為各測點照度值，L為9個測點照度平均值。

（2）在工作過程中印版應保持與玻璃表面的完全接觸，真空系統的真空調節的最小范圍為0-86.6kPa（0-650mmHg）；關閉曬版機電源后5分鐘曬版機的真空度不得降低20kPa(150mmHg)。檢測方法如下：將與機器規格相對應的最大尺寸的印版放在曬版機內，閉合真空系統，開啟真空泵，用秒表測量真空系統中真空表所顯示的真空度達到80kPa(650mmHg)所需時間；然后關閉電源，用秒表計時5分鐘，觀察真空表所示的真空系統的密封性能。

（3）曬版機的工作玻璃表面溫升應不大于20℃。檢測方法：將曝光光源置于正常工作位置，用分度值不小于0.5℃的點溫度計測量工作玻璃表面溫度。以光源開啟6分鐘關閉3分鐘為一周期，循環工作10次與曬版機工作之前室溫下的工作玻璃表面溫度相比較，計算玻璃表面溫升。

（4）曝光控制系統帶定時器的曬版機其重復曝光時間誤差應小于±1%。檢測方法：用秒表測量曬版機的實際曝光5分鐘的時間3次，記錄曬版機的實際曝光時間Ti，計算3次曝光時間平均值T，按公式δ=[1-(|Ti-T| max)/T]×100%計算重復曝光時間誤差δ。

（5）曬版機對光源的要求：首先應根據PS版的感光特性來選擇光源，PS版的感光范圍一般在280-450nm，因粘貼膠片的片基和曬版機玻璃對320nm波長以下的光具有較強烈的吸收作用。因此320nm以下波長的光對PS版感光層起不到感光效能，感光性能較好的PS版將感光范圍定在320-450nm波長范圍內；碘鎵燈是當今最通用且效率高的光源，其波長分布在350-450nm范圍內，對多數曬版感光層有效。這種光源有較強的輻射熱，因此曬版機應具備良好的散熱裝置。

（6）曬版機在電源電壓波動±10%的情況下應能可靠工作；工作噪聲應小于70dB；短接的動力電路與保護電路（包括機座）導線之間的絕緣電阻不得小于1MΩ；曬版機要有可靠的防紫外線裝置。

保養措施

環境的選擇

由于制版工藝的特殊性，使得制版環境有相對較高的要求，制版車間要求密封良好，避免強光的直接照射。這樣做一可起到防塵的作用，二可避免PS版的存放或者曬版過程中曝光和漏光。若在曬版過程中空氣中彌漫著大量的灰塵，較大顆粒的灰塵可能落在PS版表面或由于膠片的靜電吸附作用而粘附在膠片的表面，在曬版機曝光前的抽氣過程中，會直接影響到PS版與膠片的緊密結合程度，顯影后就可觀察到曬出的PS版局部發虛或出現顆粒狀臟點，影響原稿網線密度的再現。由此可見，環境的衛生狀況對制版尤其是彩色制版的影響非常大。
安裝要求

當我們購買新的曬版機后，打開包裝要檢查裝箱單、使用說明書、合格證是否齊全。根據安裝使用說明書，安裝好曬版機框架及附設裝置，在安裝燈管時，不要用手觸摸燈管的玻璃體，以免污垢粘在燈管上影響燈管的發光效率和使用壽命。曬版機的擺放要平穩，以免使機殼變形而影響曬版機的性能。曬版機放置不平還會增大噪聲。根據廠家提供的曬版機功耗的大小，安裝電源線及空氣開關?？諝忾_關與曬版機的功耗換算后要留有一定的余地，因電網電壓總有一定范圍內的波動，且在用電高峰期與低谷期時，電網中的電壓都會發生明顯的變化，曬版機本身的功率較大，一般的曬版機都不具備自動穩壓的性能，空氣開關所允許的最大電流以高出曬版機的標稱值5A為宜。國內的曬版機對電源的需求以三相四線制的居多，單相的也有。真空泵為三相電機的要調整好相序。方法為：零線、火線分別接好后，通電試一下氣泵的轉向，真空表應迅速順時針方向轉動，若不然，應重新調整任意兩根火線的相序。線接好調整穩妥后，就可以根據使用操作說明書來操作曬版機了。

濕度和溫度影響

曬版機是光電一體化程度較高的機器設備，對環境的相對濕度、溫度及抽氣的真空度有規范的具體要求，環境相對濕度以不超過70%，溫度25℃左右為宜，曝光真空度應不低于0.08Mpa為準。若房間內濕度較大、溫度較高會對曬版機的控制電路穩定性產生較大的影響，因濕度的增大將減小集成電路的使用壽命及工作電路的可靠性，因而導致曬版機的故障發生率增加；同時對機械零部件產生不良影響，加快了機械磨損的速度。濕度較大對PS版與膠片的密結度產生負面影響，濕度增大后，膠版與PS版之間產生油狀衍射波紋，致使橡皮布與玻璃板之間的空氣不能完全排出，曝光顯影后PS版網點發虛。

國產曬版機的真空泵大多為油式真空泵，真空泵吸入的水蒸氣隨著時間的增加而逐漸積聚，與泵中的油充分混合后形成乳油狀的液體，使真空泵的吸氣能力減小。建議真空泵每兩個月更換一次真空泵油，以保證曬版機的正常工作。在我國，南北緯度跨度較大，一年四季溫度、濕度都有較大差別，沿海地區多為濕潤性氣候，水汽中含有較多的鹽分，因此要根據當地的氣候和環境情況，在室內安裝空調（在冬季北方需增加取暖設備）來調節制版室所需要的溫濕度。其次，東西部海拔落差大，大氣壓強對真空泵的排氣能力產生明顯的影響，在西部要適當延長抽氣時間或選擇性能優良的真空泵來提高曬版質量。
電器保養和維護

在曬版機中，智能控制已成為當今曬版機中的主流，在強電中多以交流接觸器或中間繼電器來控制末端的燈源和真空泵的電機運轉。由于交流接觸器的吸合釋放產生的震動使某些接線端子上的壓線松動及電路板上的集成塊插腳接觸不良，因此要有專業人員對曬版機的電源來進行緊固和壓緊。對光電傳感器要經常用脫脂棉蘸酒精擦拭，以利于其可靠工作。在有鼠患的地方更要特別注意。老鼠特別喜歡聚乙烯合成的電線絕緣層發出的氣味，愛在那里做窩，撕咬電線。因此要嚴加防范，并經常檢查，減小不必要的損失和隱患。
玻璃的保養

曬版機的玻璃光潔度、平整度、透明度不同于一般的民用玻璃，上面不能有劃痕、氣泡。在使用過程中，其上不能隨意擱放雜物，以免劃傷玻璃。擦拭玻璃要用酒清浸泡的脫脂棉或不掉毛的棉布擦拭，最大限度地延長其使用壽命。
橡皮布的保養

橡皮布為曬版機的主要密封系統之一，其性能的優劣直接影響曬版的質量。平時曬版往上面取放PS版時，要輕拿輕放，以免PS版的邊棱劃傷橡皮布密封條，影響抽氣效果。一般購置新的曬版機后，在曬版機的橡皮布上面放一層平絨布或者薄的呢子布為好，一來可以提高橡皮布的通氣性，二來可以避免抽氣時橡皮布的花紋反印在玻璃上，減小操作者經常擦拭的勞動強度。
使用期限編輯
曬版機正常使用到第一次大修的時間不少于2500h； 曬版機的使用期限，兩班工作時間應不少于12年。
